421N45URL4000

421N45URL4000
421N45URL4000

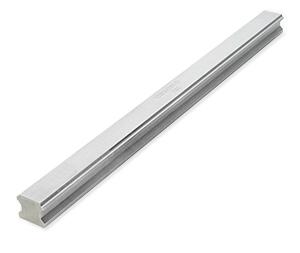

方形導軌, 400 Series 滾珠 導軌, 4000 毫米 Long, 尺寸: 45 毫米, 標準 牌號, U 類型, 合金鋼, X=105 毫米


  • 400系列是一種高性?xún)r(jià)比的傳輸級方形導軌解決方案,適合于對價位比較敏感的應用,并針對工業標準包裝和穿孔導軌元件的更換采用了即插即用型設計。帶保護套和不帶護套的滑架采用相同的軌道設計,只需同一類型的導軌即可匹配多種類型的滑架,因而可以有效提升庫存效率。
  • 聚酯纖維滾珠退回管道可降低噪音和振動,同時保持潤滑
  • 413滾珠保持架選項提供了更好的運動平穩性,高速下更低的噪音水平,以及單獨的潤滑槽。
  • 雙面滾珠滾道可采用45°面對面軸承配置,使得所有方向上的承載能力相同。

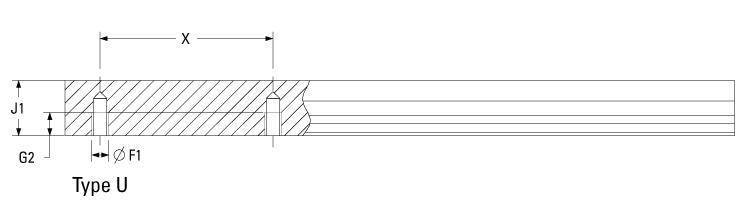

Dimensions

dimensions
尺寸價值
[B1]45 毫米
[B1] 公差+.02 -.05 mm
[F1]M12
[G2]24 毫米
[J1]31.1 毫米
[X] Dim105 毫米
[X] 尺寸5 毫米
[X] 尺寸5 毫米
長度4000 毫米

Specifications

Specifications價值
Temperature Max80 °C
Weight38.4 kg
材質合金鋼
導軌尺寸(標稱)45 毫米
滾珠/輥?zhàn)?保持架滾珠
滑塊/導軌/組件導軌
類型名稱U - 從底部用螺栓連接
牌號標準
