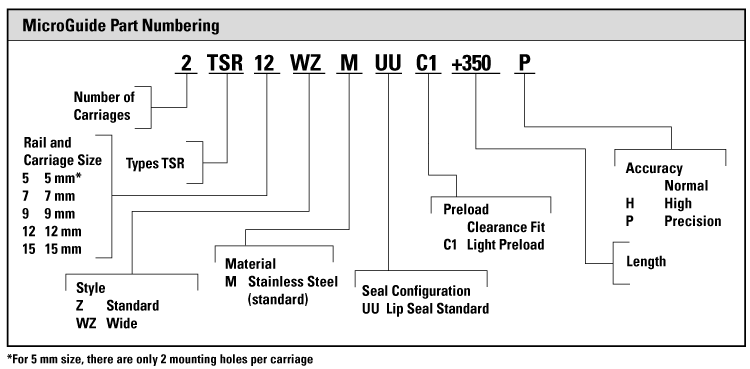

4TSR9ZMUU+1015
Can't find what you're looking for? Go to the Product Selector
方形導軌, MicroGuide 滾珠 組件, 4 Carriage, 1 導軌, 1015 毫米 Long, 尺寸: 9 毫米, 標準 牌號, Z 類型, 間隙 預加載, X=20 毫米, Y=7.5 毫米
- 滑架和導軌組件
- 440 stainless steel construction
- The MicroGuide™ series carriages do not have retained balls. Removing the carriage from the rail without an arbor will result in the balls falling out.

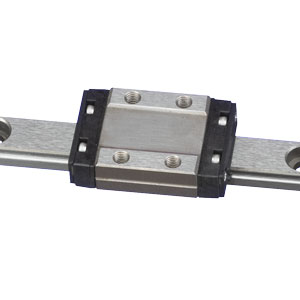

- Carriage and rail assembly

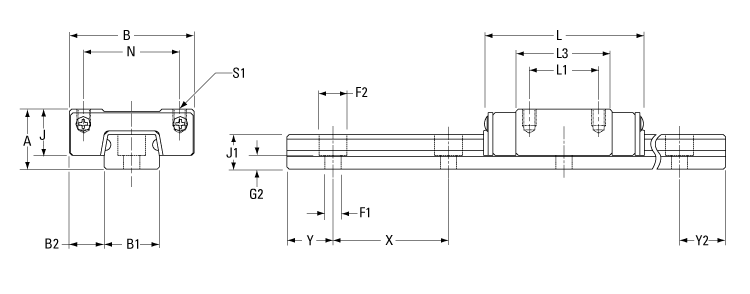

| 尺寸 | 價值 |
|---|---|
| [A] Assembly Height | 10 毫米 |
| [A] 公差 | ±40 μm |
| [B] | 20 毫米 |
| [B1] | 9 毫米 |
| [B2] | 5.5 毫米 |
| [F1] | 3.5 毫米 |
| [F2] | 6 毫米 |
| [G2] | 2.2 毫米 |
| [J] | 7.8 毫米 |
| [J1] | 5.5 毫米 |
| [L] 滑塊長度 | 31 毫米 |
| [L1] | 10 毫米 |
| [L3] | 20 毫米 |
| [N] | 15 毫米 |
| [S1] | M3X3 |
| [X] Dim | 20 毫米 |
| [X] 尺寸 | 7.5 毫米 |
| [X] 尺寸 | 7.5 毫米 |
| 長度 | 1015 毫米 |
| Performance | 價值 |
|---|---|

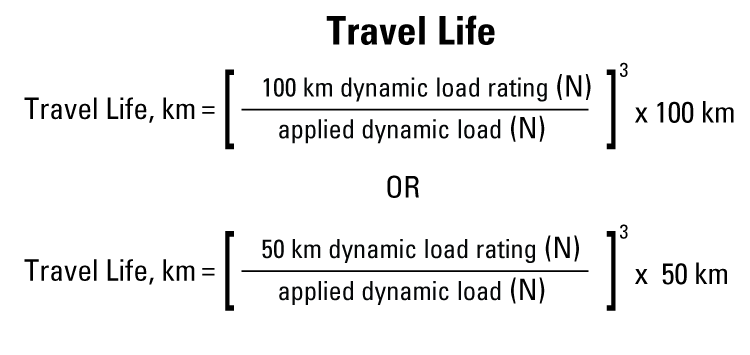

| 100 km Dynamic Load Rating | 1225 N |
| 50 km Dynamic Load Rating | 1544 N |

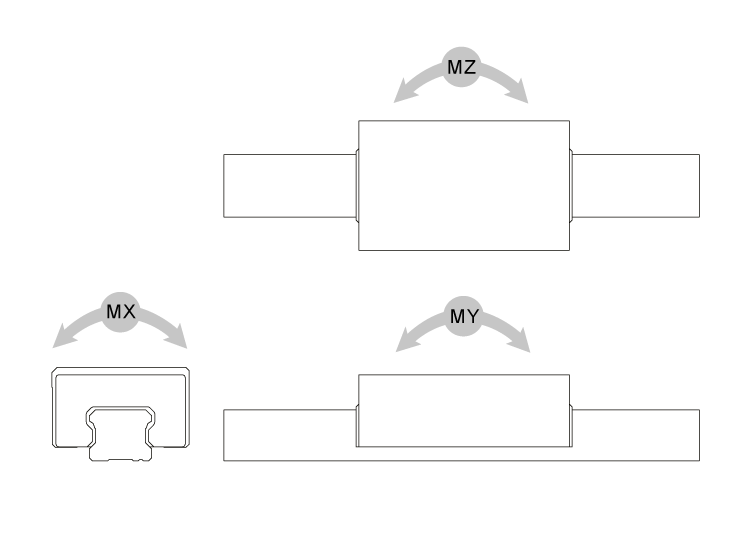

| Static [Mx] Roll Moment | 10.4 Nm |
| Static [My] Pitch Moment | 5.1 Nm |
| Static [Mz] Yaw Moment | 5.1 Nm |
| Static Load Rating | 2360 N |
| 最大加速度 | 50 m/s² |
| 最大速度 | 3 m/s |
