511U45E3D
Can't find what you're looking for? Go to the Product Selector

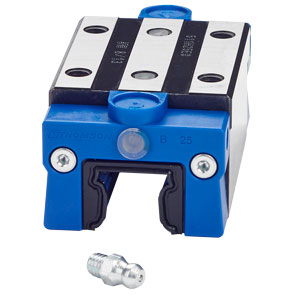

方形導軌, 500 Series 滾珠 滑塊, 尺寸: 45 毫米, 超高精密 牌號, E 類型, 3 - 約 0.13 C 預加載, 致密鍍鉻合金鋼
- Smooth, quiet movement through patented insert molded recirculation paths and optimized geometries.
- Simple installation and greater accuracy with joint-free rails up to 6 meters.
- 最長可達6米的無關節導軌具有簡單安裝和更高精度
- 通過專利插件循環滾道和優化尺寸實現平穩、安靜的運動。

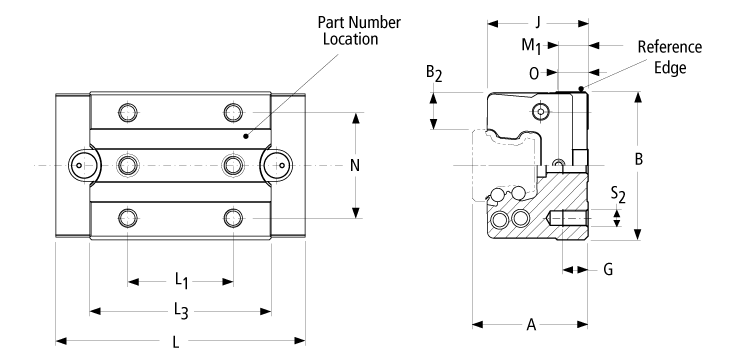

| 尺寸 | 價值 |
|---|---|
| [A] Assembly Height | 70 毫米 |
| [A] 公差 | ±5 μm |
| [B] | 86 毫米 |
| [B] Tolerance | +0.0 -0.4 mm |
| [B2] | 20.5 毫米 |
| [G] | 18 毫米 |
| [J] | 60.8 毫米 |
| [L] 滑塊長度 | 137.1 毫米 |
| [L1] | 60 毫米 |
| [L3] | 99.1 毫米 |
| [M1] | 18 毫米 |
| [N] | 60 毫米 |
| [O] | 19 毫米 |
| [S2] | M 10 |
| 滾珠軸承直徑 | 7.9 毫米 |
| Performance | 價值 |
|---|---|
| 100 km Dynamic [Mx] Roll Moment | 1466 Nm |
| 100 km Dynamic [My] Pitch Moment | 1147 Nm |
| 100 km Dynamic [Mz] Yaw Moment | 1147 Nm |
| 100 km Dynamic Load Rating | 61900 N |
| 50 km Dynamic [Mx] Roll Moment | 1847 Nm |
| 50 km Dynamic [My] Pitch Moment | 1445 Nm |
| 50 km Dynamic [Mz] Yaw Moment | 1445 Nm |
| 50 km Dynamic Load Rating | 77989 N |
| Static [Mx] Roll Moment | 3193 Nm |
| Static [My] Pitch Moment | 2498 Nm |
| Static [Mz] Yaw Moment | 2498 Nm |
| Static Load Rating | 134800 N |
| 最大加速度 | 100 m/s² |
| 最大速度 | 5 m/s |
