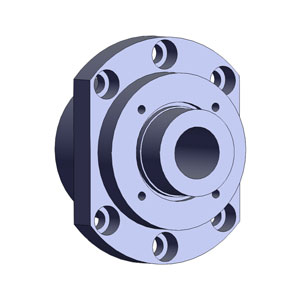

WK 17, 支座, 固定, Flange Mount, WK 樣式, 17 毫米 Inside Diameter; 配合使用 0.875 in 滾珠絲杠
- 重載法蘭安裝WK支座配備負載能力更高的軸承。
- 設計尺寸符合標準WK或者WK1末端加工。（絲杠必須進行加工以匹配軸承座）。
- 堅固的鋼制結構
- 法蘭安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。

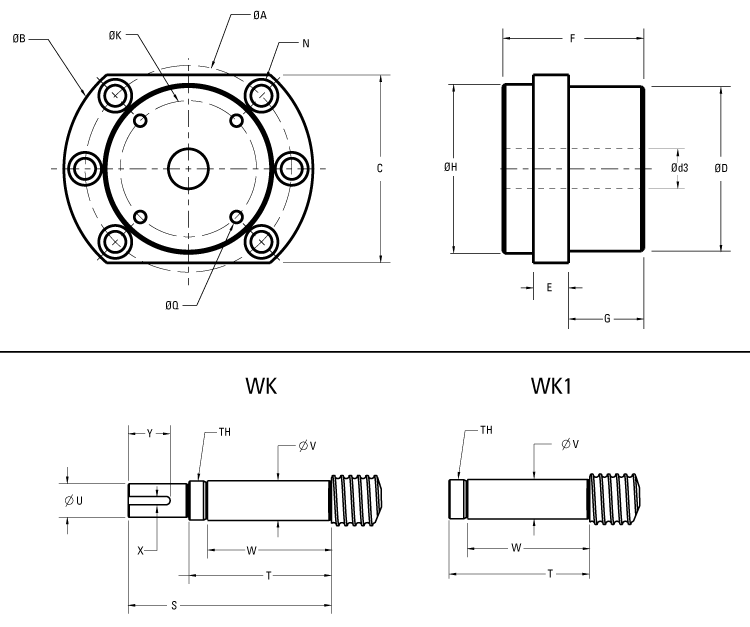

| 尺寸 | 價值 |
|---|---|
| [A] | 3.465 英寸 |
| [B] | 4.173 英寸 |
| [C] | 3.15 英寸 |
| [D] | 2.756 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 17 毫米 |
| [E] | 0.591 英寸 |
| [F] | 2.362 英寸 |
| [G] | 1.26 英寸 |
| [H] | 2.835 英寸 |
| [K] | 2.283 英寸 |
| [N] | 6x .354 Thru, .551 C-Bore x .335 Dp |
| [Q] | 4x M5 THD, x .394 Dp |
| [S] | 4.528 英寸 |
| [T] | 3.189 英寸 |
| [TH] | M17x1 |
| [U] | .5906/.5898 in |
| [V] | .6691/.6687 in |
| [W] | 2.283 英寸 |
| [X] | 0.197 英寸 |
| [Y] | 1.181 英寸 |
