MLSH06Z135-01700-02180LN0000-2

MLSH06Z135-01700-02180LN0000-2
MLSH06Z135-01700-02180LN0000-2

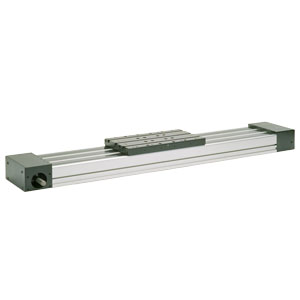

直線運動單元, MLSH, 皮帶 Drive, 滾輪 Guide, 0.05 毫米 Repeatability, 1700 毫米 Stroke, 2180 毫米 Overall Length, 單個標準滑塊, 135 毫米 Travel Per Shaft Rev, Shaft On Both Sides Without Keyway, 6750 Maximum Linear Speed

  • 取代
  • 專利塑料帶蓋
  • 速度最高10 m/s
  • 低斷面高度

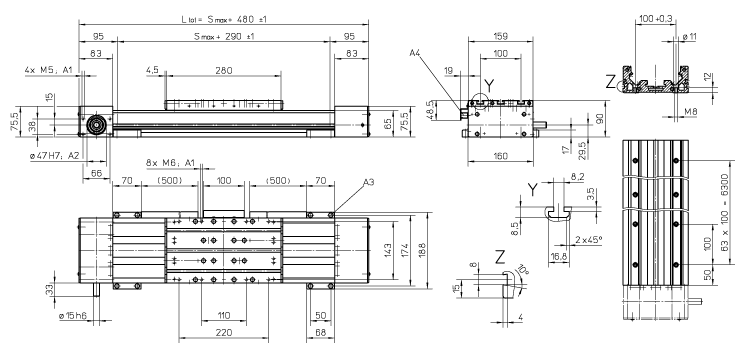

Dimensions

dimensions
尺寸價值
Ltot2180 毫米
Smax（行程）1700 毫米
Travel Per Shaft Rev135 毫米

Specifications

Specifications價值
Belt Type32ATL5
Carriage Type單個標準滑塊
Drive皮帶
Guide滾輪
Profile size (width × height)160 x 65 mm
Shaft ConfigurationShaft On Both Sides Without Keyway
Shaft OrientationRight Angle
Shaft QuantityDouble Shafts
Weight39.1 kg
保護選項Standard Protection

Performance

Performance價值
Input speed, maximum3000 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed6750
Repeatability0.05 毫米
