MS46B-200117

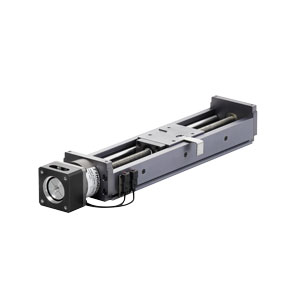

MS46BQ0N0764-082N001A0A06, 直线运动单元, Micro Stage, Continuously Supported, 滚珠丝杆 Drive, 滚珠 Guide, 0.005 毫米 Repeatability, 预加载, 621 毫米 Stroke, 单个标准滑块, 10 毫米 Travel Per Shaft Rev, Inline, 500 Maximum Linear Speed

紧凑型轻量封装
带消隙螺母的不锈钢梯形丝杠提供精确的可重复性
分段式直线轴承可提供平稳运动
可选耐腐蚀选项

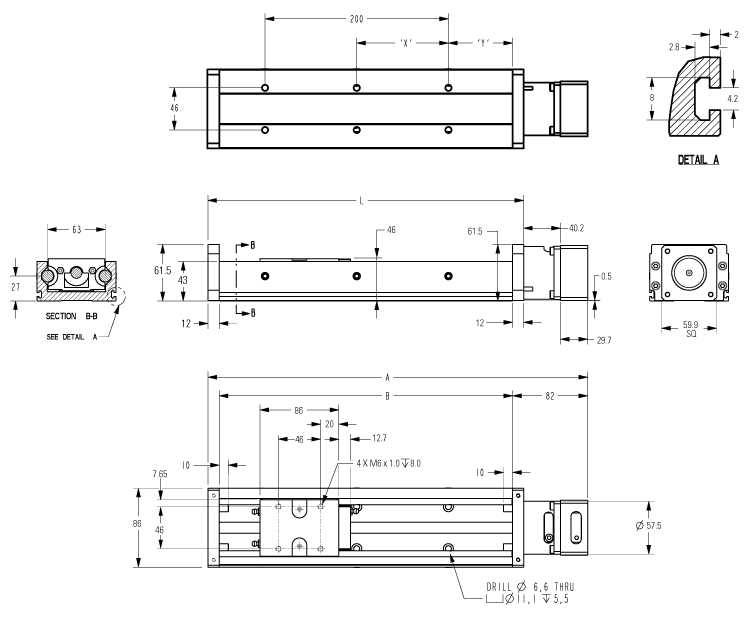

Dimensions

尺寸	价值
[A]	846 毫米
[B]	727.5 毫米
[L]	764 毫米
Smax（行程）	621 毫米
Travel Per Shaft Rev	10 毫米

尺寸	价值
[A]	846 毫米
[B]	727.5 毫米
[L]	764 毫米
Smax（行程）	621 毫米
Travel Per Shaft Rev	10 毫米

Specifications	价值
Carriage Type	单个标准滑块
Drive	滚珠丝杆
Guide	滚珠
Option, Bearing	Standard
Option, Hardware	Standard
Option, Profile Cover	No Cover
Option, Sensor	home and end of stroke sensors, PNP type
Option, Shaft Coating	Standard
Profile size (width × height)	86 x 46 mm
Screw Nut Type	预加载
Shaft Configuration	Inline
Shaft Orientation	Inline
Shaft Quantity	Single Shaft
Weight	6.5 kg
?；ぱ∠?/th>	Standard Protection
材质	钢；铝合金；塑料

MS46B-200117

Dimensions

Specifications

Performance

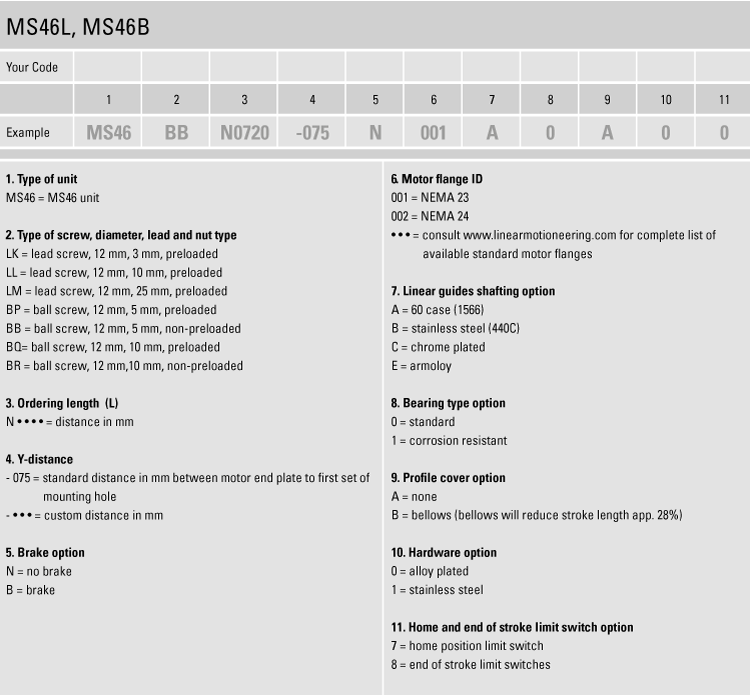

Order Code

Get Quote

Performance	价值
Input speed, maximum	3000 转每分
Maximum Acceleration	9.8 m/s²
Maximum Linear Speed	500
Repeatability	0.005 毫米
