SSETWNOAM40DD-WW
Can't find what you're looking for? Go to the Product Selector

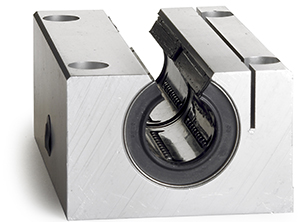

直線軸承, 軸承座, 超智能, 40 毫米, 開口型, 雙, 自調心, 可調節, 兩端均集成刮塵片和密封件; 配合使用 40 毫米 直徑 連續支撐應用中的軸
- 用于連續支撐軸的開口型軸承座
- 用于公制導向軸
- 每個軸承座中都有出廠安裝的滾珠襯套軸承

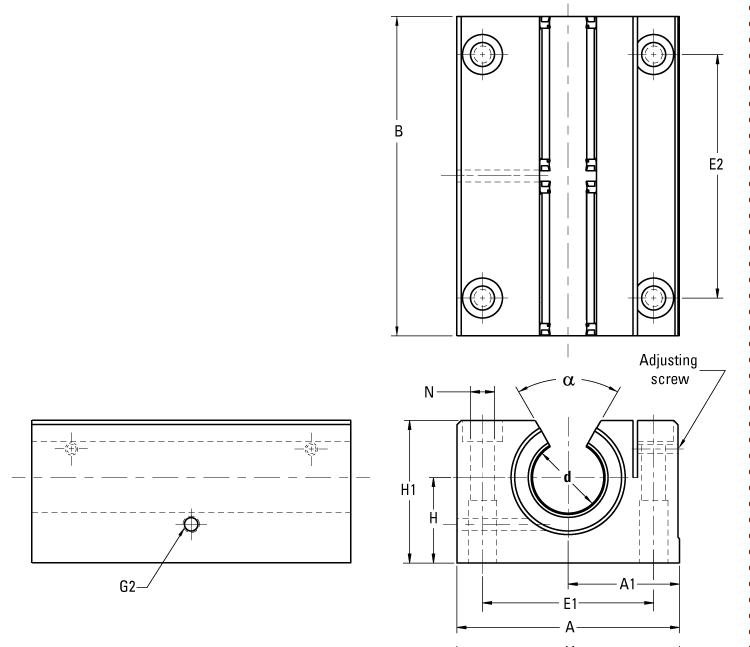

| 尺寸 | 價值 |
|---|---|
| [A] | 108 毫米 |
| [A1] | 54 毫米 |
| [A1] 公差 | ± 0.020 mm |
| [Alpha] | 54 ° |
| [B] | 176 毫米 |
| [d] 軸，標稱直徑 | 40 毫米 |
| [E1] | 86 毫米 |
| [E1] 公差 | ± 0.1 mm |
| [E2] | 124 毫米 |
| [E2] 公差 | ± 0.1 mm |
| [G2] 潤滑接口 | M6 X1 |
| [H] | 45 毫米 |
| [H] 公差 | ±0.020 mm |
| [H1] | 77 毫米 |
| [N] | 10.50 mm |
| Performance | 價值 |
|---|---|
| Static Load Rating | 30000 N |
| 負載能力，動態 | 27400 N |
