WHZ08Z200-03000-03410-AN0000-1

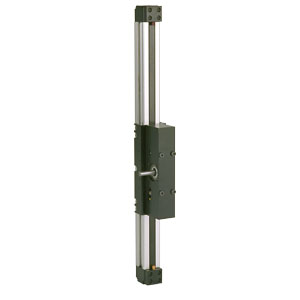

直线运动单元, WHZ80, Belt, Moving Profile Drive, 滚轮 Guide, 0.05 毫米 Repeatability, 3000 毫米 Stroke, 3410 毫米 Overall Length, 单个标准滑块, 200 毫米 Travel Per Shaft Rev, Shaft On Left Side Without Keyway, 1480 N, 10000 Maximum Linear Speed

取代
带驱动
外部导向轮
速度最高10 m/s

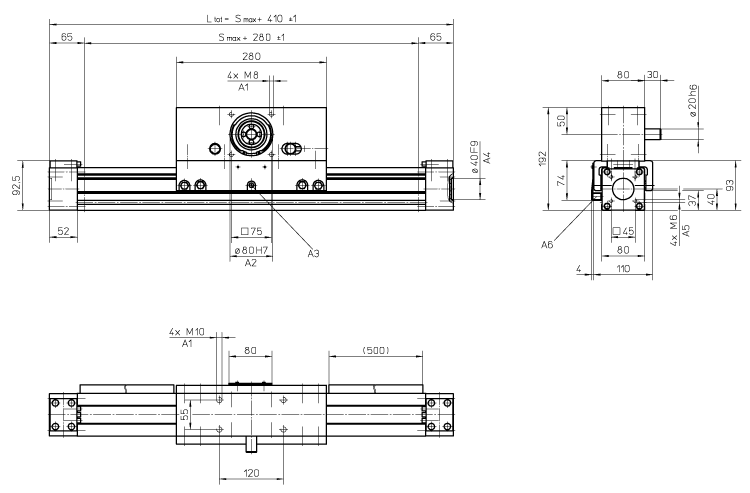

Dimensions

尺寸	价值
Ltot	3410 毫米
Smax（行程）	3000 毫米
Travel Per Shaft Rev	200 毫米

尺寸	价值
Ltot	3410 毫米
Smax（行程）	3000 毫米
Travel Per Shaft Rev	200 毫米

Specifications	价值
Belt Type	32 ATL 5
Carriage Type	单个标准滑块
Drive	Belt, Moving Profile
Guide	滚轮
Profile size (width × height)	80 x 80 mm
Shaft Configuration	Shaft On Left Side Without Keyway
Shaft Orientation	Right Angle
Shaft Quantity	Single Shaft
Weight	45.2 kg
?；ぱ∠?/th>	Standard Protection
额定行程	3000 毫米

WHZ08Z200-03000-03410-AN0000-1

Dimensions

Specifications

Performance

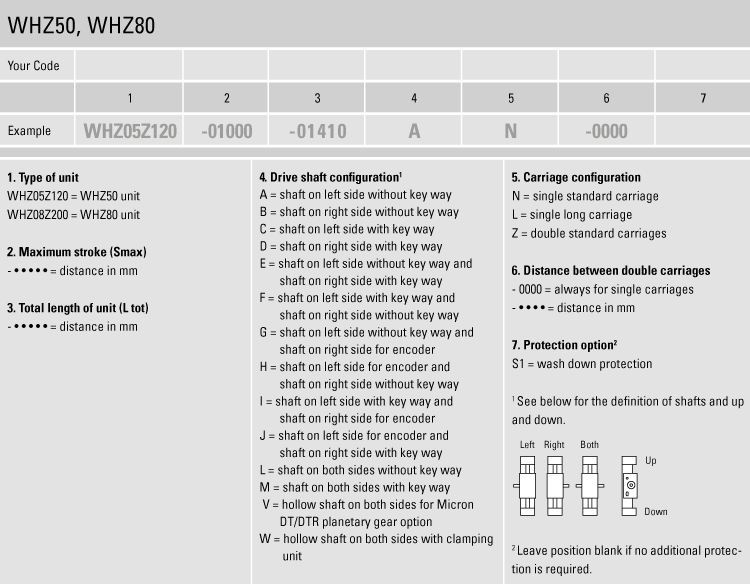

Order Code

Get Quote

Performance	价值
Input speed, maximum	3000 转每分
Maximum Acceleration	40 m/s²
Maximum Linear Speed	10000
Repeatability	0.05 毫米
负载，动态	1480 N
